Produktdetails:
|
| Product name: | Projection Weld | Application: | Metal Welding |
|---|---|---|---|
| Function: | Metal Sheet Projection Weldinng | Machine type: | Manual Welding Machine |
| Feature: | Stationary Welding Machine | Welding Material: | Alloy Metal Aluminum Stainless Steel |
| Max. Welding Capacity: | 6+6mm | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Free spare parts, Field installation, commissioning and training | Zertifizierung: | CE |
| Hervorheben: | M6 Auto-Dent-Reparaturmaschine,Punktschweißgerät Dellenzieher |
||

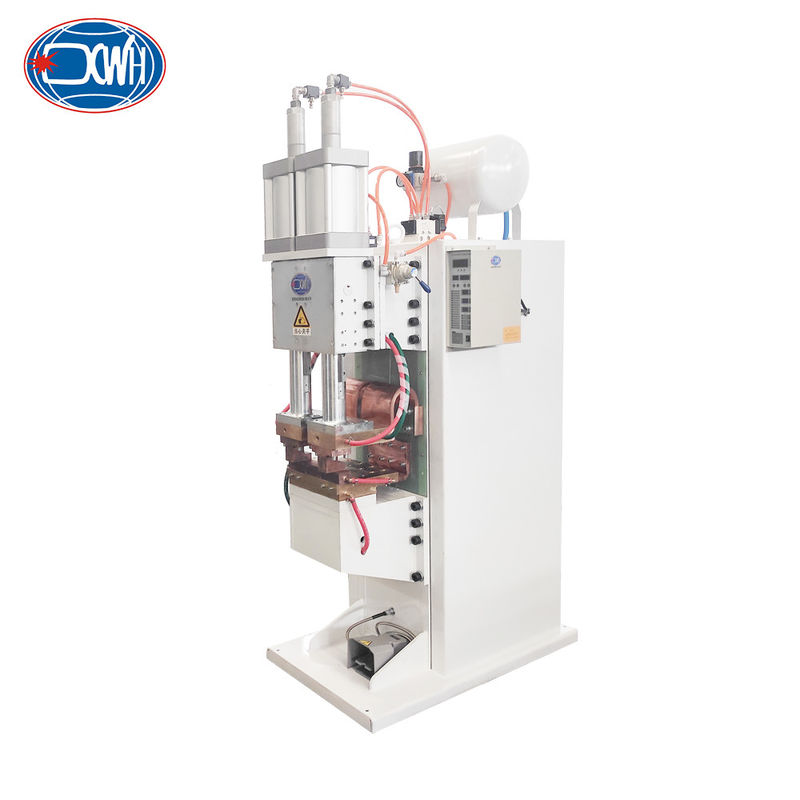

100kva 380volt Widerstand Spot und Projektion Schweißer Spot Schweißmaschine Preis
Beschreibung des Produkts
Die Schweißmaschine besteht aus Komponenten wie einem Rahmen, einem leitfähigen Blatt, einem beweglichen Schweißkopfmechanismus, Elektrodenkomponenten, einem Schweißtransformator (Leistungsfrequenz),Schweißmaschinensteuerung, Luftkreislaufsystem, Kühlwassersystem usw.
Technische Parameter
| Artikel/Modell | DN-40 | DN-63 | D ((T) N-80 | D ((T) N-100 | D ((T) N-125 | D ((T) N-160 | D(T) N-200 | |
| Nennleistung 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Nennleistung | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Sekundärspannung | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Nennfrequenz | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max.Kurzschlussstrom | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. Schweißleistung | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Hals | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce an den Elektroden | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Arbeitsschlag | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Kühlwasserverbrauch 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Elektroden | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Gewehr | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Projektionsklemmplatte | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Schweißkapazität A3-Stahl | MM | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5 + 5 | 5 + 5 | 6+6 |
Vorteile
1) Die Entstehung des Schweißnuggets wird stets durch einen Kunststoffring umgeben, der das geschmolzene Metall von der Luft isoliert, und der metallurgische Vorgang ist einfach.
2) Die Erhitzungszeit ist kurz, die Wärme konzentriert, so daß die Hitze betroffene Zone klein ist und die Verformung und Spannung ebenfalls gering sind.Nach dem Schweißen müssen keine Kalibrier- und Wärmebehandlungsverfahren durchgeführt werden..
3) Keine Notwendigkeit für Füllmetalle wie Schweißdrähte und -stangen sowie Schweißverbrauchsmaterialien wie Chlor, Ethylenglycol und Wasserstoff, was zu niedrigen Schweißkosten führt.
4) Einfache Bedienung, einfache Mechanisierung und Automatisierung, geringe Qualifikationsanforderungen an die Arbeiter und geringe Arbeitsintensität.
5) Hohe Produktivität, geringer Lärm und keine schädlichen Gase.
Produktstruktur
Beim Schweißen mit einer Projektionsschweißmaschine treibt der Zylinder die bewegliche Elektrode in den Schweißvorgang.Dieser Mechanismus besteht aus Schweißflaschen, leitfähige Vorrichtungen, Führungsschienen, feste Sitze, Bedienelemente, Elektrodenteile usw.

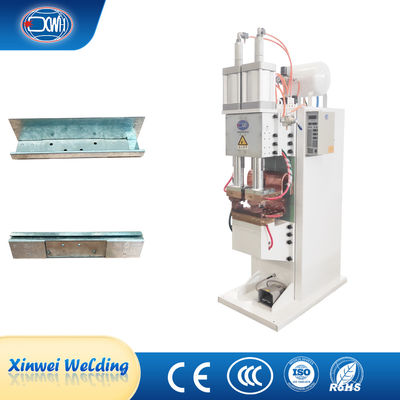

Werkstück Material: Verzinktes Blatt Werkstückstärke: 4,0 + 1,5 mm; Die maximale Größe des Werkstücks beträgt 2,2 m * 1,2 m * 50 mm
Bilder
Anwendung
