Produktdetails:
|
| Product Name: | handy spot welding machine | Application: | Automobile Manufacturing |
|---|---|---|---|
| Feature: | Resistance Spot Welding Equipment | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | ||
| Hervorheben: | Tragbarer Schweißer der Stellen-31KVA,Automobil,das tragbaren Stellen-Schweißer herstellt |
||
Beschreibung des Produkts

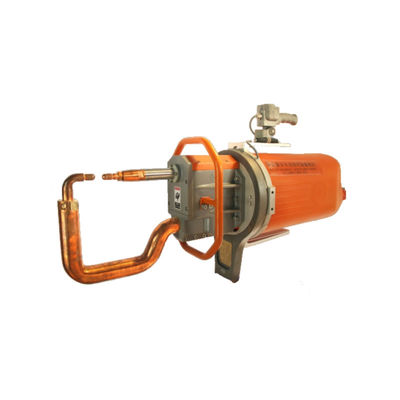

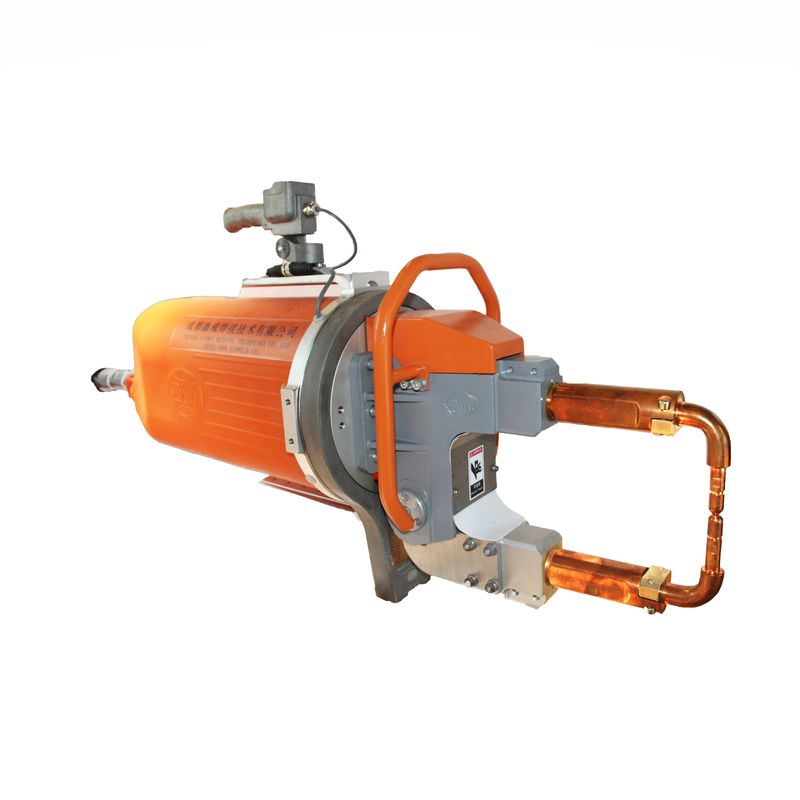

Die tragbare Punktschweißmaschine verwendet die Widerstandswärme, die durch den durch das Schweißen fließenden Strom erzeugt wird, als Wärmequelle für das Schweißen unter Druck.Hauptsächlich für das Punktschweißen von Kohlenstoffarmeisen aus Stahlteilen von dünnen Plattenstrukturen verwendet.
Die tragbaren Punktschweißmaschinen sind in der Regel in der Luft aufgehängt und durch flexible Kabel an die Schweißzangen angeschlossen.Die Schweißzangen der tragbaren Punktschweißmaschine haben verschiedene Strukturformen zur Auswahl, so dass die tragbare Punktschweißmaschine eine starke Anpassungsfähigkeit für große Werkstücke mit schwieriger Bewegung, Werkstücke mit komplexen Formen aufweist,oder Werkstücke, die für das Punktschweißen an der Befestigungsanlage befestigt werden müssenIm Bereich des Fleckschweißens der Karosserie hat das Fleckschweißverfahren für große Blechboxen eine breite Palette von Anwendungen und ist eine unverzichtbare Schweißvorrichtung.
| Artikel/Modelle | Einheit | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| Leistung bei 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Maximaler Kurzschlussstrom | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Sekundärentladungsspannung | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Spannung bei 50 Hz/60 Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Abstand zwischen den Armen | MM | 168-288 | 100 | 168-328 | 100 | 168 bis 428 | 100 |
| Max.Stärke an Elektroden | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Arbeitsschlag | MM | 15 bis 45 | 15 bis 25 | 15 bis 45 | 15 bis 25 | 15 bis 45 | 15 bis 25 |
| Max.Zylinderlauf | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| Max. Armlänge | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Druckluftversorgung | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Maximale Dicke von Blech aus mildem Stahl mit einer Armlänge von mindestens s | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5 + 5 | 5 + 5 |
| mit 500 mm Arm | MM | 2 + 2 | 2 + 2 | 3+3 | 3+3 | 3+3 | 3+3 |
| mit einer Länge von mehr als 20 cm | MM | 1.2+1.2 | 1.2+1.2 | 2 + 2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maximalzahl des Querdrahtes | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Abfall des Kühlwasserdrucks | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| Kühlwasserfluss | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* Entfernung, Winkel und Länge des Schweißarms können nach Kundenwünschen angepasst werden.
Eigenschaften:
1Leichtgewicht, einfache Bedienung und Stromsparung.
2. kundenspezifische Schweißzangen, der längste Schweißarm beträgt 1300 mm und der kürzeste 220 mm.
3Die angeschlossenen Stromleitungen, Steuerungsleitungen, Wasserleitungen, Wasserleitungen und Gasleitungen sind gleichmäßig miteinander verbunden.Auf beiden Seiten des Transformators und des Zylinders sind Schutzplatten vorhanden, um die Sicherheit des Bedieners vollständig zu schützen.
4Der Drehmechanismus der Drehscheibe ist mit einem Kugellager mit Käfig versehen, der bei der Drehung flexibel, langlebig, fast verschleißfrei und ohne Schmierung ist.Die Vor- und Hinterabgleichsregelung sowie die Bremsverriegelung sind einfach zu bedienen, schnell, sicher und zuverlässig.
Arbeitsprinzip
Das Werkstück wird zwischen den oberen und unteren Elektroden unter Druck gesetzt und mit Widerstandsschweiß versehen.
Wenn der Widerstand des Schweißteils R (Ω) ist, ist der Schweißstrom I (A) und die Leistung in der Zeit t (sec) nach der Formel:Der Strom I, durch den das Metallmaterial mit einem bestimmten Widerstandswert R innerhalb einer bestimmten Zeit t durchläuft, wird durch den Widerstand erhitzt, und die erzeugte Wärme ist Q. Der Metallwiderstandsstrom wird verwendet, um das geschmolzene Metall zu erwärmen, und dann wird das Metall abgekühlt, kristallisiert und unter Druck verbunden.Das nennt man Widerstandsschweißen..
Schweißarm kann angepasst werden
Übersicht über die Produktstruktur
Diese Serie von Schweißmaschinen besteht hauptsächlich aus Schweißtransformator, Gaskreislauf (Druck) System, Wasserkreislauf (Kühlung) System, Schweißzangen,Schweißkontrollen mit Widerstand und BewegungsmechanismusJe nach Form des zu schweißenden Werkstücks und den Betriebsbedingungen der Schweißmaschine haben die Schweißzangen eine Vielzahl von Strukturformen.
Die Schweißmaschine des Typs X ist für das Schweißen in der horizontalen Ebene oder in der Nähe der horizontalen Ebene geeignet, und die Schweißmaschine des Typs C ist für das Schweißen in der vertikalen Ebene oder in der Nähe der vertikalen Ebene geeignet.Die Form der Schweißzangen kann nach den Anforderungen des Benutzers entworfen werden.
Einzelheiten
Verwendung und Installation
Anwendung des Produkts
