Produktdetails:
|
| Product name: | Multi Point Spot Welding Machine | Application: | Metal Spot Welding |
|---|---|---|---|
| Function: | Automatic Welding | Machine type: | Resiatance Pneumatic Projection Welding Machine |
| Feature: | Multi Spot Welding | Welding Material: | Aluminum, Stainless Steel, metal steel |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | Zertifizierung: | CE |
| Hervorheben: | PLC-Punktschweißgeräte,Multi Hauptpunktschweissen-Ausrüstung,Automatisches Schweißgerät mit Vorhang |
||

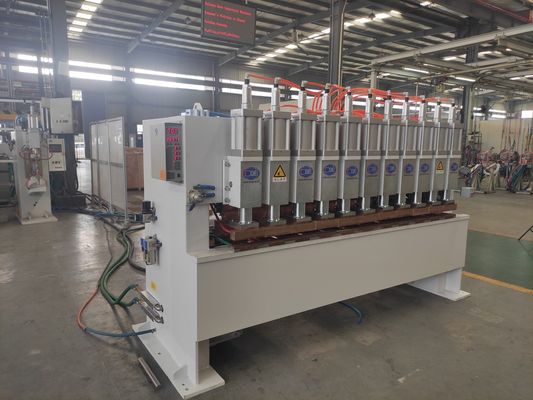

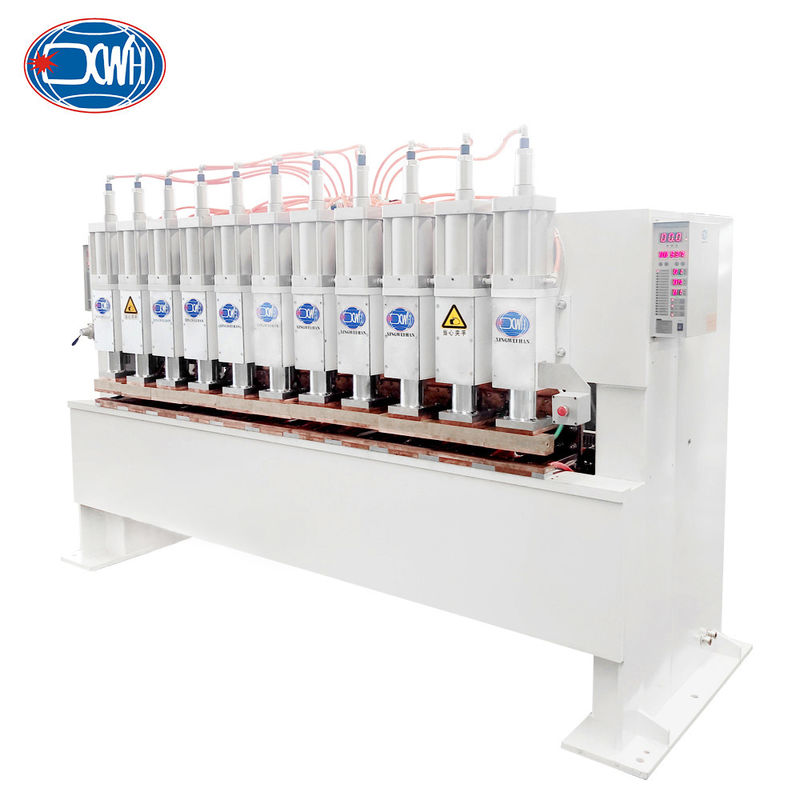

Automatische Gantry-Projektionsmaschine mit mehreren Punkten
Beschreibung des Produkts
Die automatische Schweißmaschine besteht aus einem Schweißrahmen, einem Schweißtransformator, einem pneumatischen Getriebe, oberen und unteren Elektroden, einem elektrischen Steuerungssystem, einem Kühlsystem,und PLC-Betriebssteuerung. geeignet für das Schweißen, Kreuzschweißen und das kontinuierliche Schweißen von mehrpunktigem Kohlenstoffstahl, niedriglegiertem Stahl, rostfreiem Stahl, verzinktem, vernickeltem, Schutzgitternetz, Schirmnetz,und Hardware-Drahtprodukte.
Technische Parameter
| Artikel/Modell | DN-40 | DN-63 | D ((T) N-80 | D ((T) N-100 | D ((T) N-125 | D ((T) N-160 | D(T) N-200 | |
| Nennleistung 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Nennleistung | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Sekundärspannung | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Nennfrequenz | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max.Kurzschlussstrom | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. Schweißleistung | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Hals | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce an den Elektroden | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Arbeitsschlag | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Kühlwasserverbrauch 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Elektroden | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Gewehr | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Projektionsklemmplatte | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Schweißkapazität A3-Stahl | MM | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5 + 5 | 5 + 5 | 6+6 |
Vorteile
1. Die obere Elektrode wird durch einen Zylinder unter Druck gesetzt, wodurch die Druckanpassung bequem und präzise ist;
2Der Sekundärleiter verwendet die oberste Isolierungsmethode mit stabiler und zuverlässiger Isolierleistung.
3Der Hauptkreis verwendet leistungsstarke Thyristorkomponenten mit starker, stabiler und zuverlässiger Ausgangsstromversorgung.
4. Der Betrieb wird durch einen Fußschalter gesteuert, der eine hohe Produktivität und geringe Arbeitsintensität aufweist;
5. Ein Mikrocomputer-Schnellreaktions-Touch-Controller, vollständig digitale Steuerung, einfache, klare und bequeme Bedienungsschnittstelle.und wirksame Verhinderung von schlechten Phänomenen wie Entsolden und Falschlöten;
Produktstruktur
Bilder
Anwendung
