Produktdetails:
|
| Product Name: | portable welding machine 220v | Function: | Spot Weldinng |
|---|---|---|---|
| Rated Capacity: | 60KVA, 80KVA, 100KVA, | Machine type: | Resistance Welding Machine |
| Feature: | Easy Operation | Max. Welding Thickness: | 5+5 mm |
| Rated Duty Cycle: | 50% | Weight (KG): | 60KG |
| Hervorheben: | Stellen-tragbarer Aluminiumschweißer,tragbarer Aluminiumschweißer 220v,Tragbare 1KHZ Punktschweissen-Maschine |
||
Beschreibung des Produkts

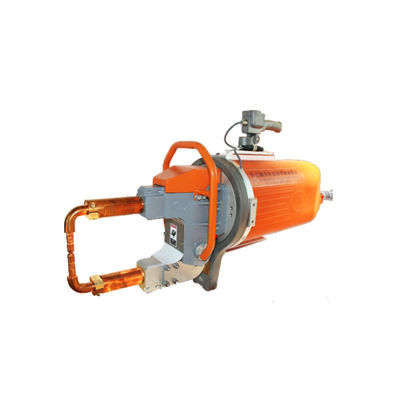

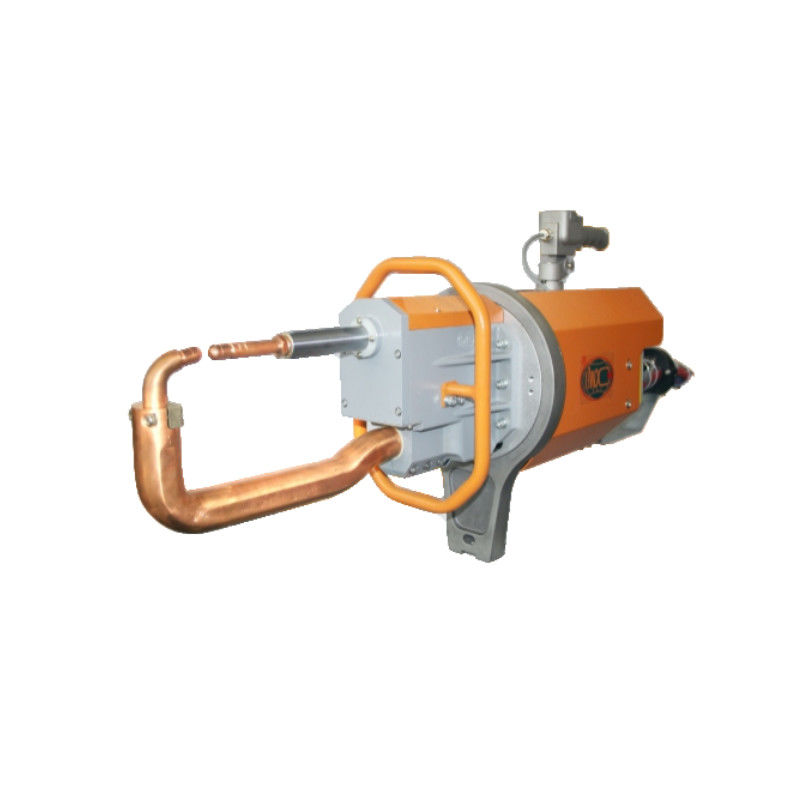

Die tragbare Punktschweißmaschine hat ein modulares Design und integriert entsprechende Geräte wie Schweißtransformatoren, Luftflaschen, elektromagnetische Ventile, Wasser- und Gasverteiler,mit einer Breite von mehr als 20 mm,Der Hauptstromkreis verwendet einen dreiphasigen AC 380V/50HZ-Eingang.die dreiphasige Wechselstromversorgung wird zu Gleichstromversorgung durch einen Berichtigungsschaltkreis, und geht dann durch einen Wechselrichterkreis, der aus Leistungsschaltereinrichtungen (IGBTs) besteht, um zu einer mittleren Frequenz 1KHZ AC Quadratwellenleistung zu werden.Die dreiphasige Wechselstromversorgung wird in eine Gleichstromversorgung der Elektrode zum Schweißen des Werkstücks umgewandeltDer Zwischenfrequenzumrichter-Steuergerät verwendet Stromrückkopplung und PWM (Pulse Width Modulation), um eine stabile Stromausgabe zu erhalten, um die Anforderungen der Schweißspezifikationen zu erfüllen.
| Artikel/Modelle | Einheit | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| Leistung bei 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Maximaler Kurzschlussstrom | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Sekundärentladungsspannung | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Spannung bei 50 Hz/60 Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Abstand zwischen den Armen | MM | 120 bis 280 | 100 bis 300 | 120 bis 128 | 100 bis 300 | 120 bis 280 | 100 bis 300 |
| Max.Stärke an Elektroden | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Arbeitsschlag | MM | 15 bis 45 | 15 bis 25 | 15 bis 45 | 15 bis 25 | 15 bis 45 | 15 bis 25 |
| Max. Schlag | MM | 50 bis 120 | 60/100/140 | 50 bis 120 | 60/100/140 | 50 bis 120 | 60/100/140 |
| Max. Armlänge | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Druckluftversorgung | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Maximale Dicke von Blech aus mildem Stahl mit einer Armlänge von mindestens s | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5 + 5 | 5 + 5 |
| mit 500 mm Arm | MM | 2 + 2 | 2 + 2 | 3+3 | 3+3 | 3+3 | 3+3 |
| mit einer Länge von mehr als 20 cm | MM | 1.2+1.2 | 1.2+1.2 | 2 + 2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maximalzahl des Querdrahtes | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Abfall des Kühlwasserdrucks | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Kühlwasserfluss | L/Min | 8 | 8 | 8 | 8 | 8 | 8 |
* Entfernung, Winkel und Länge des Schweißarms können nach Kundenwünschen angepasst werden.
Eigenschaften:
1. Dreiphasige Leistung, hohe Betriebsfrequenz, geringer Transformatorverlust und erheblicher Energieeinsparungseffekt
2Der Transformator kann bis zu 300kva sein, die Transformator Sekundärrohrmarke ist ABB
3. kann hochfeste Platten, Aluminium, verzinktes Metall und andere Materialien schweißen, mit einem guten Schweißwirkung
4Schweißstrom ist Gleichstrom, mit hoher Steuergenauigkeit, stabilem Ausgangsstrom, geringer Induktivität und wenig Spritzer
5Eine vollständig geschlossene Plastikhülle ist sicherer.
6Die Steuerung kann zwei Schweißzangen steuern.
7. Selbstanpassung an die Dicke der Werkstückplatte
Anwendung:
Die tragbare Spot-Schweißmaschine wird weit verbreitet im Automobil, Motorrad, Luftfahrt, Blechmetallkonstruktionsbauteilen, medizinischer Ausrüstung, leichten industriellen Maschinen,Haushaltsgeräte und andere BereicheUnd es kann Carbon Stahlblech, beschichtete Stahlblech, Edelstahlblech, Aluminiumblech schweißen.
Allgemeine Strukturen
Mehrfache Elektrodenarme
Verwendung und Installation
Anwendung des Produkts
