Produktdetails:
|
| Product name: | Projection Welding Machine | Application: | Galvanized Sheet Welding Machine |
|---|---|---|---|
| Function: | Resistance Welding | Machine type: | Pedal Welding Machine |
| Feature: | High Efficiency | Welding Material: | Steel Copper Aluminum |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | Zertifizierung: | CE |
| Hervorheben: | Maschine zum Schweißen mit Horizontalpunkt,Maschine zur Punktschweißung von galvanisierten Blechen,Maschine zur Schweißvorrichtung mit galvanisierter Projektion |
||

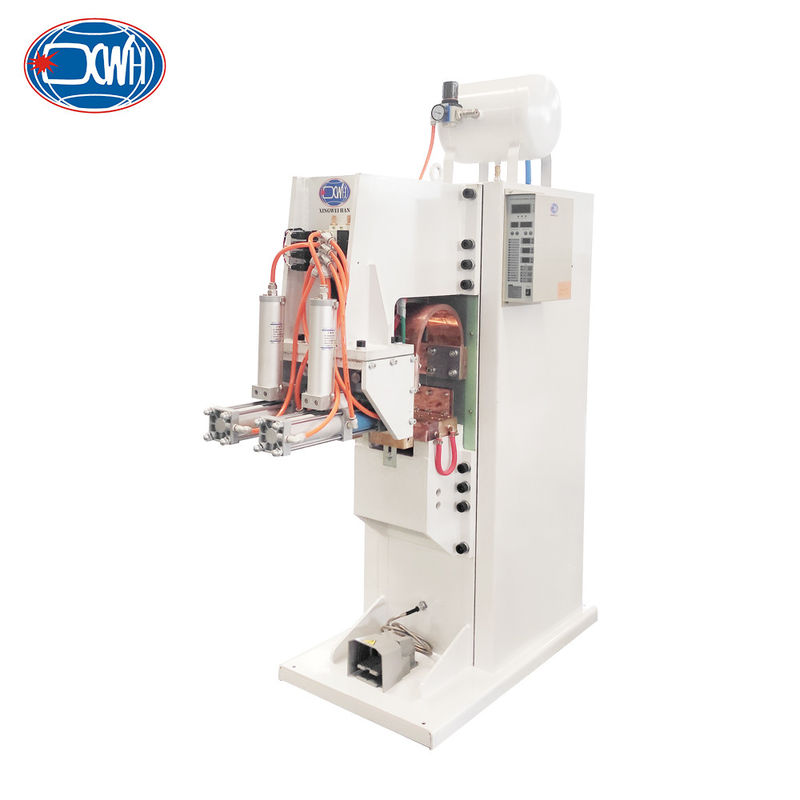

Verzinkte Bleche Projektions-Spot-Schweißmaschine für horizontales Schweißen
Beschreibung des Produkts
Das Schweißprinzip der Blechschweißmaschine: Drücken Sie den Startknopf und die Ausrüstung wird vom Schweißregler ohne manuelles Eingreifen ausgeführt.Bis zum Ende des Schweißpunktes. Jeder Schweißkopf schließt das Projektionsschweißen von 4 Schweißpunkten ab. Insgesamt 8 Vorsprünge wurden in einem Klemmverfahren geschweißt.Der Schweißdruck und der Schweißstrom jedes Schweißkopfes sind unabhängig voneinander einstellbar.
Die Bewegungsrichtung jedes Schweißkopfes ist horizontal und die Querschweißpunkte können geschweißt werden.Erreichung eines effizienten Schweißens, wenn die Installation unpraktisch ist.
Technische Parameter
| Artikel/Modell | DN-40 | DN-63 | D ((T) N-80 | D ((T) N-100 | D ((T) N-125 | D ((T) N-160 | D(T) N-200 | |
| Nennleistung 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Nennleistung | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Sekundärspannung | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Nennfrequenz | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max.Kurzschlussstrom | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. Schweißleistung | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Hals | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce an den Elektroden | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Arbeitsschlag | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Kühlwasserverbrauch 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Elektroden | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Gewehr | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Projektionsklemmplatte | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Schweißkapazität A3-Stahl | MM | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5 + 5 | 5 + 5 | 6+6 |
Vorteile
1Die Karosserie ist für Stoßbeständigkeit, seismische Beständigkeit und hohe Steifigkeit konzipiert und ist fein bearbeitet, um die Installations- und Lastfestigkeit jeder Komponente zu erfüllen.Mehrfache Verstärkungsrippen wurden im Rahmen geschweißt, um die Steifigkeit der Ausrüstung und minimale Verformung während des Schweißvorgangs zu gewährleisten, die die Stabilität des Schweißens und die Sicherheit des manuellen Betriebs gewährleistet.
2Die obere Elektrode wird durch einen Gas-Flüssigkeits-Druckzylinder unter Druck gesetzt, wodurch die Druckanpassung bequem und präzise ist.
3Der spezielle Luftspeicher für Schweißmaschinen ist vorteilhaft, um die Schwankungen des Schweißdrucks zu reduzieren und die Stabilität der Schweißkraft zu gewährleisten.
4. Die obere Elektrode bewegt sich horizontal nach vorne und zurück, und der Schweißschlag und der Werkstückbetrieb sind unabhängig, während die untere Elektrode fixiert ist; leicht zu bedienen.
Produktstruktur

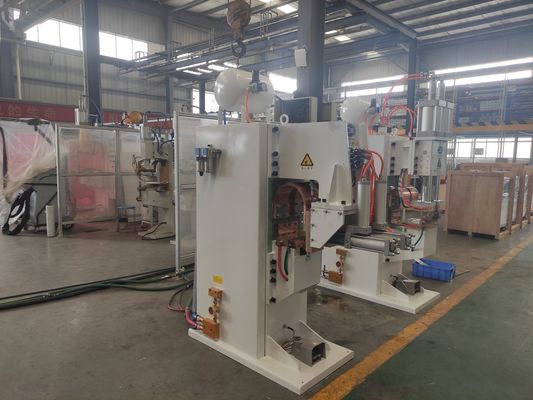

Bilder
Anwendung
