Produktdetails:
|
| Product name: | Projection Welding Machine | Application: | Welding Fuel Tank |
|---|---|---|---|
| Welding type: | Resistance AC Welding | Machine type: | Manual Spot Welding Machine |
| Feature: | Stationary Welding Machine | Advantage: | Welding Firmly |
| Welding material: | Steel Copper Aluminum | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Zertifizierung: | CE |
| Hervorheben: | Körperreparatur-Punktzieher Schweißer,Schweißmaschine für die Vergrößerung von Spots,Hafenfracht-Einbuchtungsabziehvorrichtung |
||

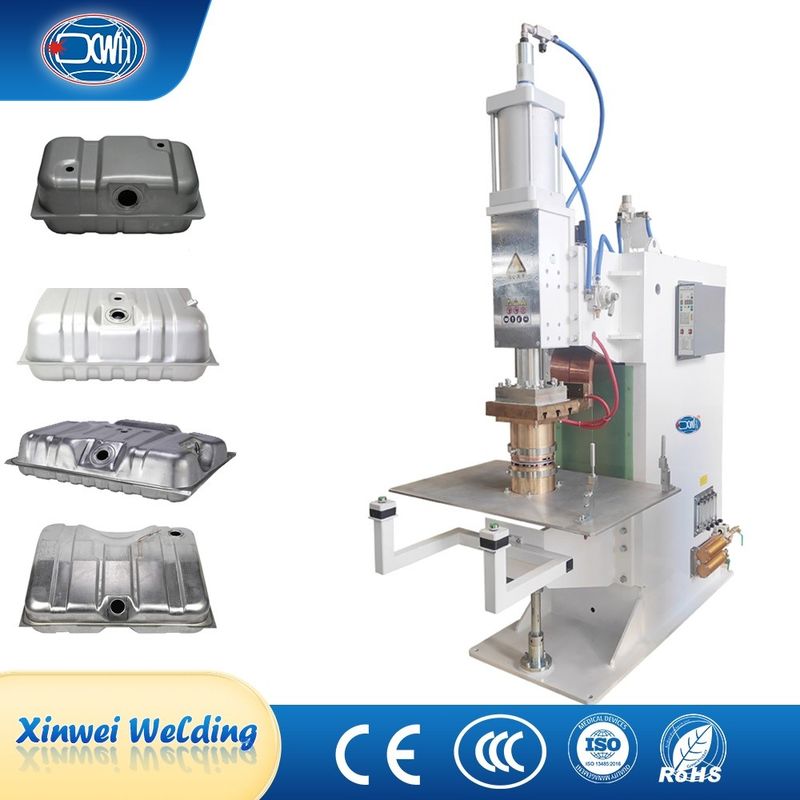

Schweißmaschine für Kraftstoffbehälter für Fahrzeuge
Produkteinführung
Die Multi-Head-Spot-Schweißmaschine arbeitet mit der dreiphasigen Wechselstromversorgung 380V/50Hz.zur Steuerung der SchweißwärmeDie Schweißmaschine wird weit verbreitet in Automobil, Haushaltsgeräten, elektronischen Instrumenten,Luft- und Raumfahrtindustrie und andere Prozesse der Schweißvorrichtung.
Technische Parameter
| Artikel/Modell | DN-40 | DN-63 | D ((T) N-80 | D ((T) N-100 | D ((T) N-125 | D ((T) N-160 | D(T) N-200 | |
| Nennleistung 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Nennleistung | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Sekundärspannung | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Nennfrequenz | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max.Kurzschlussstrom | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. Schweißleistung | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Hals | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce an den Elektroden | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Arbeitsschlag | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Kühlwasserverbrauch 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Elektroden | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Gewehr | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Projektionsklemmplatte | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Schweißkapazität A3-Stahl | MM | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5 + 5 | 5 + 5 | 6+6 |
Vorteile
1. Stabile Maschinengestaltung Auf- und Abseite von Elektroden anwenden Sie den Druckmodus mit Assistenzschlag.
2Der Transformator der Schweißmaschine nimmt die spezielle Widerstandsschweißmaschine an, das Siliziumstahlstück ist von hohem Magnetgewicht ausgestattet:stärkere Leistung und hohe Leistungsverhältnis.
3. durch Mikrocomputer gesteuert und kann maximal 16 Sätze Schweißvorstellungen speichern, was für verschiedene Arten von Schweißblättern sehr praktisch ist.
4.Weit verbreitet in der Luft- und Raumfahrt, im Automobil- und Automobilbauteilbau, in der neuen Energie- und Strombatterie sowie in anderen speziellen Bereichen mit hohen Schweißanforderungen.
Betriebsschritte
Schritt 1: Legen Sie den Schaltring in den unteren Elektroden- und Positionierungsring;
Schritt 2: Die obere Hülle wird in den unteren Elektroden- und Positionierungsring gelegt.
Schritt 3: Drücken Sie den manuellen Startknopf oder den Fußschalter, die obere Elektrode fällt frei, das automatische Schweißen ist abgeschlossen und die obere Elektrode steigt automatisch an;
Schritt 4: Entfernen Sie das Werkstück.

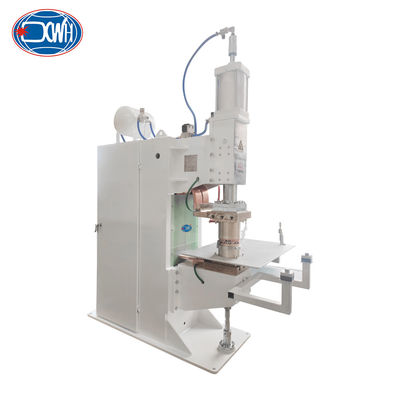

Hauptstruktur
Referenzbilder
Anwendung
