Produktdetails:
|
| Product Name: | portable spot welding machine | Application: | Automotive spot welder |
|---|---|---|---|
| Type: | Manual Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | High Efficiency |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Hervorheben: | Schweißmaschine,Schweißmaschine aus Aluminium,380V-Schweißmaschine |
||
Beschreibung des Produkts

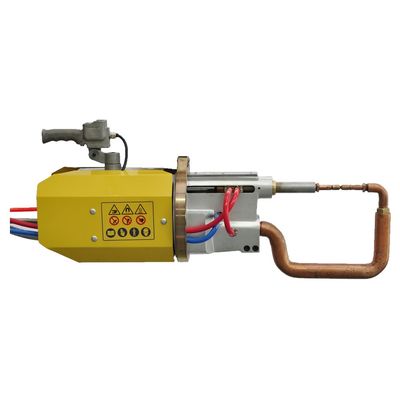

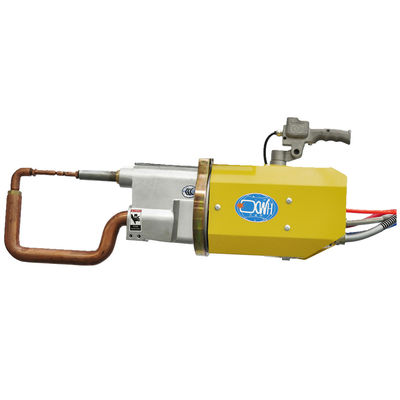

Eine tragbare Punktschweißmaschine verwendet das Widerstandsschweißverfahren, bei dem Schweißteile in Umschließungen zusammengefügt und zwischen zwei Säulenelektroden gedrückt werden.und das Grundmetall wird durch Widerstandswärme geschmolzen, um Lötverbindungen zu bilden.
| Artikel/Modelle | Einheit | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| Leistung bei 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Maximaler Kurzschlussstrom | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Sekundärentladungsspannung | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Spannung bei 50 Hz/60 Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Abstand zwischen den Armen | MM | 168-288 | 100 | 168-328 | 100 | 168 bis 428 | 100 |
| Max.Stärke an Elektroden | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Arbeitsschlag | MM | 15 bis 45 | 15 bis 25 | 15 bis 45 | 15 bis 25 | 15 bis 45 | 15 bis 25 |
| Max.Zylinderlauf | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| Max. Armlänge | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Druckluftversorgung | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Maximale Dicke von Blech aus mildem Stahl mit einer Armlänge von mindestens s | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5 + 5 | 5 + 5 |
| mit 500 mm Arm | MM | 2 + 2 | 2 + 2 | 3+3 | 3+3 | 3+3 | 3+3 |
| mit einer Länge von mehr als 20 cm | MM | 1.2+1.2 | 1.2+1.2 | 2 + 2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maximalzahl des Querdrahtes | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Abfall des Kühlwasserdrucks | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| Kühlwasserfluss | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* Entfernung, Winkel und Länge des Schweißarms können nach Kundenwünschen angepasst werden.
Eigenschaften:
1. Leichtes Gewicht, einfache Bedienung und Stromsparung
2Kompaktes Bauwerk und einfache Wartung
3- Der Drehtisch ist mit Lagern ausgestattet und dreht sich um 360°
4. kundenspezifische Schweißzangen, der längste Schweißarm beträgt 1300 mm und der kürzeste 220 mm
5.Mehr verschleierte Teile und hohe Leistungskosten
Arbeitsprinzip
Das Werkstück wird zwischen den oberen und unteren Elektroden unter Druck gesetzt und mit Widerstandsschweiß versehen.
Wenn der Widerstand des Schweißteils R (Ω) ist, ist der Schweißstrom I (A) und die Leistung in der Zeit t (sec) nach der Formel:Der Strom I, durch den das Metallmaterial mit einem bestimmten Widerstandswert R innerhalb einer bestimmten Zeit t durchläuft, wird durch den Widerstand erhitzt, und die erzeugte Wärme ist Q. Der Metallwiderstandsstrom wird verwendet, um das geschmolzene Metall zu erwärmen, und dann wird das Metall abgekühlt, kristallisiert und unter Druck verbunden.Das nennt man Widerstandsschweißen..
Schweißarm kann angepasst werden
Druckbelastung im Schweißverfahren
Der Hauptarbeitsprozeß dieser Schweißmaschine besteht aus vier Grundverfahren: Druckbelastung, Schweißen, Wartung und Ruhe und kann bei Bedarf zusätzlich durchgeführt werden.
Druckbelastung: Bevor das Werkstück mit dem Schweißen beginnt, richten Sie die Elektrode mit der Schweißposition aus, starten Sie den Schweißstartschalter am Bediengriff,Öffnen Sie das Arbeitsluftventil der Schweißmaschine, und die Druckluft dringt in den Druckzylinder ein, um den beweglichen Elektrodenarm durch die mechanische Übertragungseinrichtung zu bewegen,so dass die oberen und unteren Elektroden klemmen und das Werkstück drückenDieser Prozess wird "Druckbildung" genannt.Die Prozessparameter sind die Druckzeit und der Elektrodendruck (durch Anpassung des Druckregelventils wird ein geeigneter Luftdruck erreicht).
