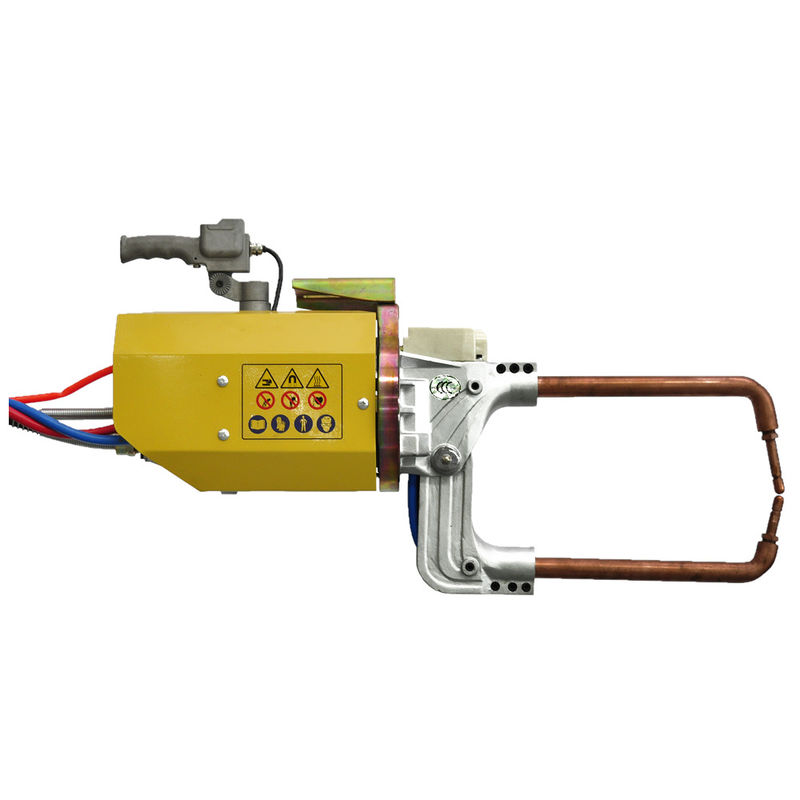

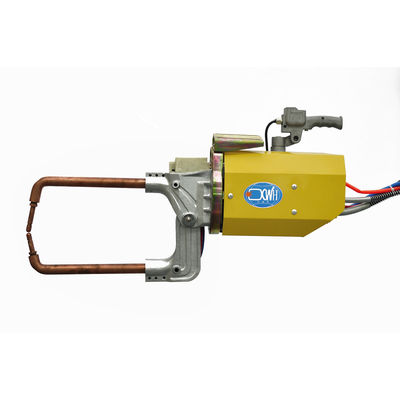

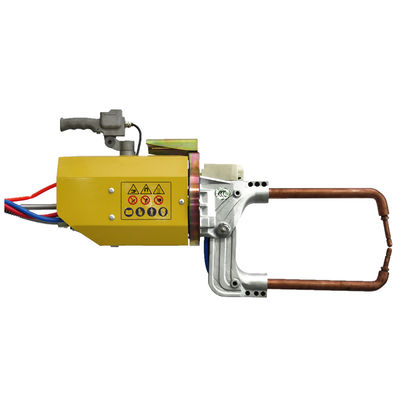

Produktdetails:
|
| Product Name: | portable spot welding machine | Application: | Automotive spot welder |
|---|---|---|---|
| Type: | Manual Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | High Efficiency |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Hervorheben: | Hafenfracht-Stellenschweißer,Panel Hand Industrie-Spot-Schweißmaschine,380 V Widerstandsprojektionsschweißmaschine |
||
Beschreibung des Produkts
Widerstandsschweißen ist eine Methode des Metallschweißens, bei der die durch den Strom zwischen den Elektroden erzeugte Widerstandswärme als Wärmequelle verwendet wird, um das Werkstück gleichzeitig lokal zu erhitzen und zu drücken.
| Artikel/Modelle | Einheit | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| Leistung bei 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Maximaler Kurzschlussstrom | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Sekundärentladungsspannung | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Spannung bei 50 Hz/60 Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Abstand zwischen den Armen | MM | 168-288 | 100 | 168-328 | 100 | 168 bis 428 | 100 |
| Max.Stärke an Elektroden | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Arbeitsschlag | MM | 15 bis 45 | 15 bis 25 | 15 bis 45 | 15 bis 25 | 15 bis 45 | 15 bis 25 |
| Max.Zylinderlauf | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| Max. Armlänge | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Druckluftversorgung | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Maximale Dicke von Blech aus mildem Stahl mit einer Armlänge von mindestens s | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5 + 5 | 5 + 5 |
| mit 500 mm Arm | MM | 2 + 2 | 2 + 2 | 3+3 | 3+3 | 3+3 | 3+3 |
| mit einer Länge von mehr als 20 cm | MM | 1.2+1.2 | 1.2+1.2 | 2 + 2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maximalzahl des Querdrahtes | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Abfall des Kühlwasserdrucks | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| Kühlwasserfluss | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* Entfernung, Winkel und Länge des Schweißarms können nach Kundenwünschen angepasst werden.
Eigenschaften:
1. Leichtes Gewicht, einfache Bedienung und Stromsparung
2Kompaktes Bauwerk und einfache Wartung
3- Der Drehtisch ist mit Lagern ausgestattet und dreht sich um 360°
4. kundenspezifische Schweißzangen, der längste Schweißarm beträgt 1300 mm und der kürzeste 220 mm
5.Mehr verschleierte Teile und hohe Leistungskosten
Schweißarm kann angepasst werden
Schweißprozess
Der Hauptarbeitsprozeß dieser Schweißmaschine besteht aus vier Grundverfahren: Druckbelastung, Schweißen, Wartung und Ruhe und kann bei Bedarf zusätzlich durchgeführt werden.
Arbeitsprinzip
Das Werkstück wird zwischen den oberen und unteren Elektroden unter Druck gesetzt und mit Widerstandsschweiß versehen.
Wenn der Widerstand des Schweißteils R (Ω) ist, ist der Schweißstrom I (A) und die Leistung in der Zeit t (sec) nach der Formel:Der Strom I, durch den das Metallmaterial mit einem bestimmten Widerstandswert R innerhalb einer bestimmten Zeit t durchläuft, wird durch den Widerstand erhitzt, und die erzeugte Wärme ist Q. Der Metallwiderstandsstrom wird verwendet, um das geschmolzene Metall zu erwärmen, und dann wird das Metall abgekühlt, kristallisiert und unter Druck verbunden.Das nennt man Widerstandsschweißen..
