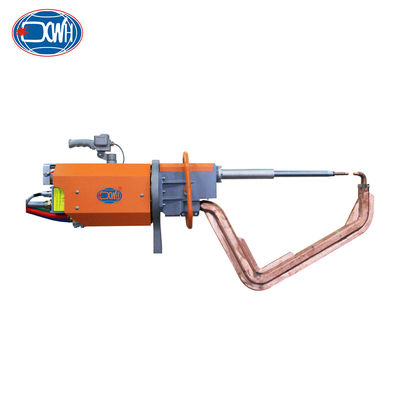

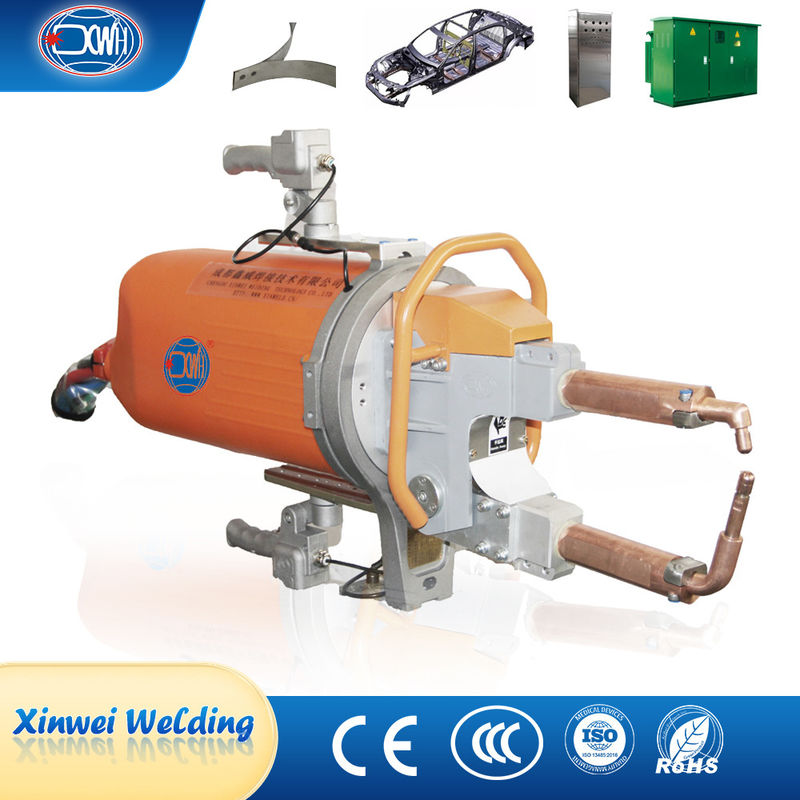

Produktdetails:
|
| Product Name: | Portable Hand Welding Machine | Function: | Hand Welding Machine |
|---|---|---|---|
| Machine type: | Resistance DC Welding Machine | Application: | Automobile |
| Feature: | High Frequency Inverter DC Output | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Zertifizierung: | Certification |
| Hervorheben: | Selbstbewegende tragbare Stellen-Schweißer,Widerstand-tragbare Stellen-Schweißer,Industrielle 100KVA Punktschweissen-Maschine |
||
Beschreibung des Produkts
Die tragbare Handschweißmaschine besteht hauptsächlich aus: Schweißtransformator, Schweißsteuerung, Schweißzangen, Wasserverteiler, Aufhängestange, Gleichgewichtssystem, Aufhängung, Kühler usw.
| Artikel/Modelle | Einheit | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| Leistung bei 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Maximaler Kurzschlussstrom | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Sekundärentladungsspannung | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Spannung bei 50 Hz/60 Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Abstand zwischen den Armen | MM | 120 bis 280 | 100 bis 300 | 120 bis 128 | 100 bis 300 | 120 bis 280 | 100 bis 300 |
| Max.Stärke an Elektroden | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Arbeitsschlag | MM | 15 bis 45 | 15 bis 25 | 15 bis 45 | 15 bis 25 | 15 bis 45 | 15 bis 25 |
| Max. Schlag | MM | 50 bis 120 | 60/100/140 | 50 bis 120 | 60/100/140 | 50 bis 120 | 60/100/140 |
| Max. Armlänge | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Druckluftversorgung | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Maximale Dicke von Blech aus mildem Stahl mit einer Armlänge von mindestens s | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5 + 5 | 5 + 5 |
| mit 500 mm Arm | MM | 2 + 2 | 2 + 2 | 3+3 | 3+3 | 3+3 | 3+3 |
| mit einer Länge von mehr als 20 cm | MM | 1.2+1.2 | 1.2+1.2 | 2 + 2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maximalzahl des Querdrahtes | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Abfall des Kühlwasserdrucks | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Kühlwasserfluss | L/Min | 8 | 8 | 8 | 8 | 8 | 8 |
* Entfernung, Winkel und Länge des Schweißarms können nach Kundenwünschen angepasst werden.
Eigenschaften:
1) Der Spritz im Schweißprozeß wird stark reduziert, wodurch die Schweißqualität verbessert und die Schweißumgebung gereinigt wird.
2) Integriertes modulares Design, das Schweißsteuerungssystem verfügt über stabile Leistung, hohe Zuverlässigkeit und geringe Schweißfehlerrate.
3) Der Transformator ist mittelfrequenter Typ, der den internationalen Normen entspricht.Ausgestattet mit einer Überhitzungsschutzfunktion, hoher Wirkungsgrad, geringer Magnetverlust, hohe Ausgangsleistung und hohe Netzauslastung.
4) Ein proportionales Ventil zur Steuerung des Drucks des Schweißklemmzylinders, um eine präzise Steuerung zu gewährleisten.
5) Weit verbreitet im Schweißen von hochfesten Platten, Aluminium, verzinktem Metall und anderen Metallmaterialien.
Anwendung:
Die tragbare Punktschweißmaschine wird in der Automobilherstellung, in der Wartung, in Haushaltsgeräten, Türen und Fenstern, in der Landwirtschaft,Stahlbau und andere Metallindustrie.
Schweißprinzip des elektrischen Widerstands
Wenn zwei Elektroden in das Werkstück gedrückt werden, bilden die beiden Metallschichten unter dem Druck der beiden Elektroden einen Kontaktpunkt-Schweißerwiderstand.Wenn der Schweißstrom von einer Elektrode zur anderen elektrode fließt, die beiden Kontaktwiderstandspunkte bilden eine sofortige thermische Fusion, und der Schweißstrom fließt von der anderen Elektrode zu den beiden Werkstücken und bildet sofortig einen Stromkreis,die die beiden Elektroden nicht schädigen.

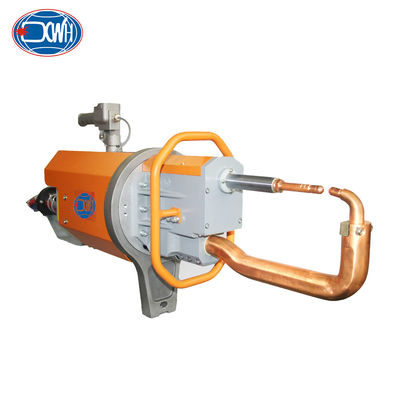

Allgemeine Strukturen

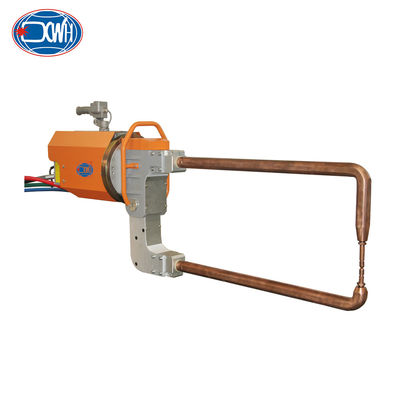

Mehrfachelektrodenarme
Verwendung und Installation
Bilder
