Produktdetails:
|
| Product Name: | small portable welder | Application: | Automobile Manufacturing |
|---|---|---|---|
| Function: | Resistance Welding Machine | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Portable Welding |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Hervorheben: | Drehbare tragbare Punktschweissen-Maschine,1300mm kleiner tragbarer Schweißer,220mm kleiner tragbarer Schweißer |
||
Beschreibung des Produkts
Die tragbare Punktschweißmaschine verwendet die Widerstandswärme, die durch den durch das Schweißen fließenden Strom erzeugt wird, als Wärmequelle für das Schweißen unter Druck.Hauptsächlich für das Punktschweißen von Kohlenstoffarmeisen aus Stahlteilen von dünnen Plattenstrukturen verwendet.
Die tragbaren Punktschweißmaschinen sind in der Regel in der Luft aufgehängt und durch flexible Kabel an die Schweißzangen angeschlossen.Die Schweißzangen der tragbaren Punktschweißmaschine haben verschiedene Strukturformen zur Auswahl, so dass die tragbare Punktschweißmaschine eine starke Anpassungsfähigkeit für große Werkstücke mit schwieriger Bewegung, Werkstücke mit komplexen Formen aufweist,oder Werkstücke, die für das Punktschweißen an der Befestigungsanlage befestigt werden müssenIm Bereich des Fleckschweißens der Karosserie hat das Fleckschweißverfahren für große Blechboxen eine breite Palette von Anwendungen und ist eine unverzichtbare Schweißvorrichtung.
| Artikel/Modelle | Einheit | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| Leistung bei 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Maximaler Kurzschlussstrom | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Sekundärentladungsspannung | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Spannung bei 50 Hz/60 Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Abstand zwischen den Armen | MM | 168-288 | 100 | 168-328 | 100 | 168 bis 428 | 100 |
| Max.Stärke an Elektroden | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Arbeitsschlag | MM | 15 bis 45 | 15 bis 25 | 15 bis 45 | 15 bis 25 | 15 bis 45 | 15 bis 25 |
| Max.Zylinderlauf | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| Max. Armlänge | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Druckluftversorgung | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Maximale Dicke von Blech aus mildem Stahl mit einer Armlänge von mindestens s | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5 + 5 | 5 + 5 |
| mit 500 mm Arm | MM | 2 + 2 | 2 + 2 | 3+3 | 3+3 | 3+3 | 3+3 |
| mit einer Länge von mehr als 20 cm | MM | 1.2+1.2 | 1.2+1.2 | 2 + 2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maximalzahl des Querdrahtes | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Abfall des Kühlwasserdrucks | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| Kühlwasserfluss | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* Entfernung, Winkel und Länge des Schweißarms können nach Kundenwünschen angepasst werden.
Eigenschaften:
1. Die Maschine kann sich um 360° drehen, da der Drehtablett mit Lagern konfiguriert ist.
2. kundenspezifische Schweißzangen, der längste Schweißarm beträgt 1300 mm und der kürzeste 220 mm.
3Der Zylinder ist ein kundenspezifischer Druckzylinder, die Marke ist (SMC).
4Während des Schweißens ist die Erhitzungszeit kurz, die Wärme konzentriert und es gibt keinen elektrischen Bogen, keinen Funkenspritz, keinen Schweißschlacke, keine Fusionsschweißakkumulation und keine thermische Verformung des Schweißes.Außerdem, nach der Innovation der Schweißmaschine wird der Durchmesser des Gaswegsystems erhöht, so daß nicht nur die Schweißproduktivität hoch ist,aber auch das Aussehen des Schweißes ist schön und die Qualität ist gut.
Arbeitsprinzip
Das Werkstück wird zwischen den oberen und unteren Elektroden unter Druck gesetzt und mit Widerstandsschweiß versehen.
Wenn der Widerstand des Schweißteils R (Ω) ist, ist der Schweißstrom I (A) und die Leistung in der Zeit t (sec) nach der Formel:Der Strom I, durch den das Metallmaterial mit einem bestimmten Widerstandswert R innerhalb einer bestimmten Zeit t durchläuft, wird durch den Widerstand erhitzt, und die erzeugte Wärme ist Q. Der Metallwiderstandsstrom wird verwendet, um das geschmolzene Metall zu erwärmen, und dann wird das Metall abgekühlt, kristallisiert und unter Druck verbunden.Das nennt man Widerstandsschweißen..
Schweißarm kann angepasst werden
Übersicht über die Produktstruktur
Diese Serie von Schweißmaschinen besteht hauptsächlich aus Schweißtransformator, Gaskreislauf (Druck) System, Wasserkreislauf (Kühlung) System, Schweißzangen,Schweißkontrollen mit Widerstand und BewegungsmechanismusJe nach Form des zu schweißenden Werkstücks und den Betriebsbedingungen der Schweißmaschine haben die Schweißzangen eine Vielzahl von Strukturformen.

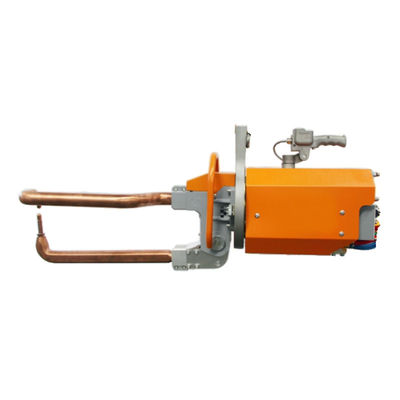

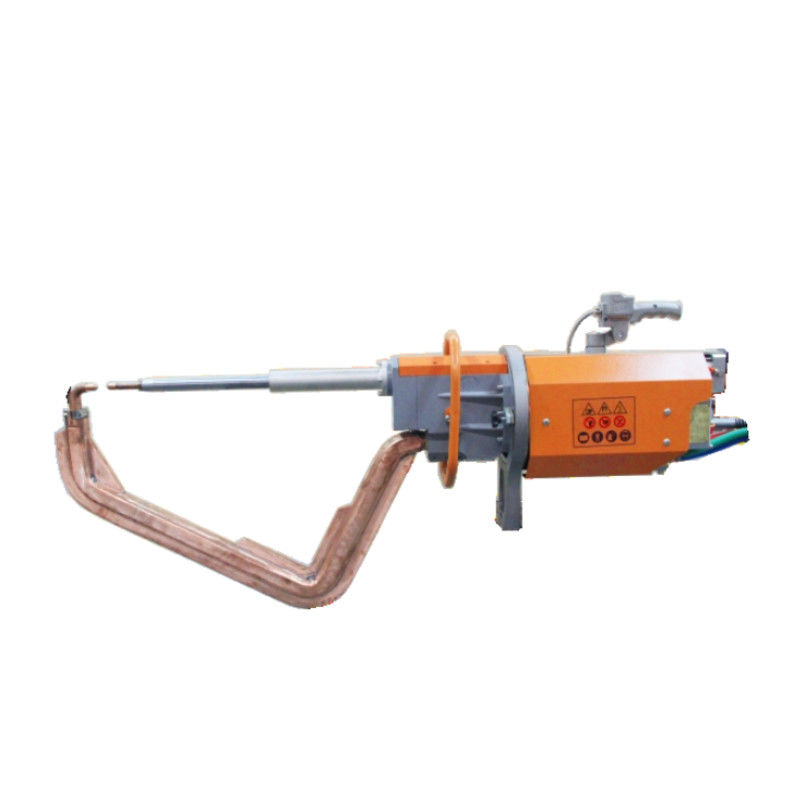

Die Schweißmaschine des Typs X ist für das Schweißen in der horizontalen Ebene oder in der Nähe der horizontalen Ebene geeignet, und die Schweißmaschine des Typs C ist für das Schweißen in der vertikalen Ebene oder in der Nähe der vertikalen Ebene geeignet.Die Form der Schweißzangen kann nach den Anforderungen des Benutzers entworfen werden.
Verwendung und Installation
Anwendung des Produkts
