Produktdetails:
|
| Product name: | Pneumatic Spot Welder | Application: | Spot Welding Machine |
|---|---|---|---|
| Function: | Sheet Metal Spot Weldinng | Machine type: | Resistance Welding Machine |
| Feature: | Stationary Welding Machine | Welding Material: | Aluminum, Stainless Steel, metal steel |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | Zertifizierung: | CE |
| Hervorheben: | Pneumatischer Stellen-Schweißer DCs,Bolzen-pneumatischer Stellen-Schweißer,DC-Schweißgerät Wechselstrom-100kva |
||

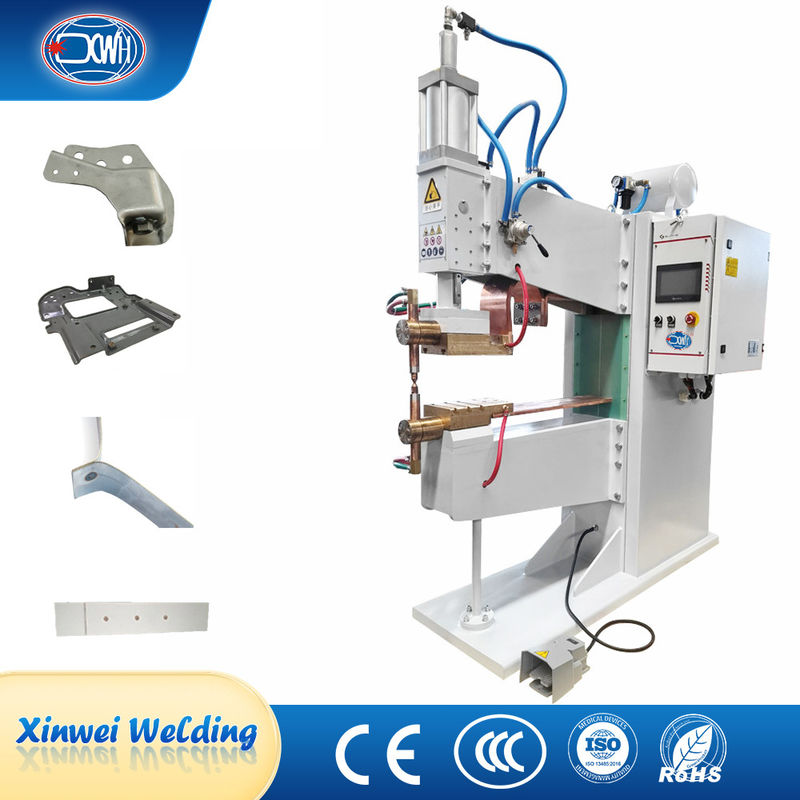

Einzeliges Stahldrahtnetz-Stud Ac Dc Schweißmaschine Pneumatische Punktschweißmaschine
Beschreibung des Produkts
Die DTN-Serie Fixed Point Projection Spot Welding Machine ist eine von unserer Firma hergestellte Schweißmaschine mit doppeltem Zweck, die hauptsächlich für das Schweißen von kohlenstoffarmem Stahl, Edelstahl,und einige NichteisenmetalleEs kann auch das Schweißen zwischen Platten, zwischen Platten und Projektionsschweißmuttern und -schrauben erreichen.
Technische Parameter
| Artikel Modelle | DN ((B) - 100 | DN(B)-160 | DN ((B) - 200 | DN ((B) - 250 |
| Nennleistung (KVA) | 100 | 160 | 200 | 250 |
| Leistungsaufnahme ((V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Max. Kurzschlussstrom (KA) | 30 | 35 | 40 | 45 |
| Arbeitszyklus (%) | 50 | 50 | 50 | 50 |
| Max. Kraft ((N) | 6000 | 6000 | 10000 | 15000 |
| Elektrodenlänge ((MM) | 450 | 450 | 450 | 500 |
| Arbeitsschlag (MM) | 80 | 80 | 80 | 80 |
| Verbrauch der Kühlung ((L/min) | 20 | 20 | 20 | 20 |
| Max. Schweißleistung ((MM) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Eigenschaften
1Körper: aus Stahlplatten, die gebogen und geschweißt sind, mit guter Steifigkeit, hoher Festigkeit, vernünftiger Struktur und schönem Aussehen.
2. Schweißdruckmechanismus: Annahme von ADK-Komponenten, zuverlässige und stabile Qualität; Der Zylinder verwendet einen Zylinderfass aus Aluminiumlegierung mit einer verschleißresistenten Oberfläche und einer langen Lebensdauer;Der Arbeitsschlag ist einstellbar, mit linearen Führungsschienen, mit hoher Genauigkeit und langer Lebensdauer.
3Schweißtransformator: Der Schweißtransformator ist ein dreiphasiger Schalentyp, Vakuum-Epoxidharz versiegelt,mit der primären Spirale als Scheibenwicklung und der sekundären Spirale als speziell hergestelltes rechteckiges Rohr, das auch als Wasserkühlgerät dient.
4. Wasserkreislauf (Kühlsystem): Es befindet sich ein Haupteingangs- und -ausgangsrohr an der Rückseite der Schweißmaschine.Das Wasser gelangt in den Verteilblock und wird in fünf Kanäle aufgeteilt.: zwei Kanäle sind an das Schweißtransformatorwasserrohr angeschlossen, um die beiden Transformatoren zu kühlen;Ein Weg ist mit der Wasser-Eingangsspritze des Zwischenfrequenzregler (in der unteren Schicht des Körpers installiert) verbunden, um den Zwischenfrequenzregler zu kühlenEin Weg ist mit dem oberen Elektrodenschweißarm und dem oberen Elektrodenkopf des Wassereingangsrohrs verbunden.und der andere Weg ist mit dem unteren Elektroden Schweißarm und unteren Elektrodenkopf Körper Wasser-Eingangsrohr verbunden.
Produktstruktur

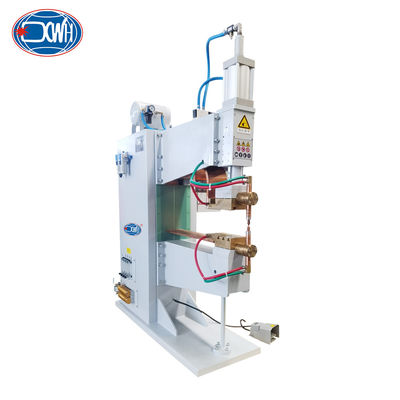

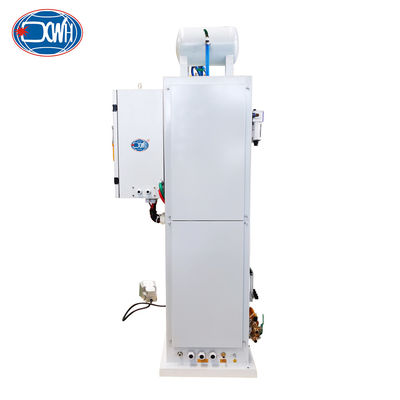

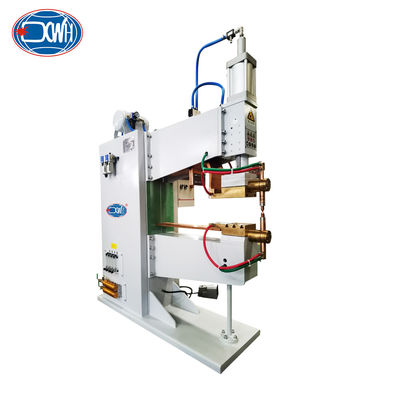

Einzelheiten
Bilder
Anwendung
