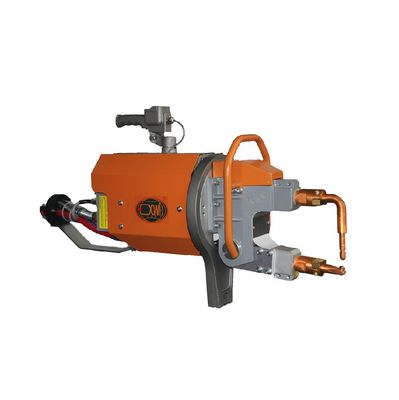

Produktdetails:
|
| Product Name: | handheld sheet metal spot welder | Function: | Automobile Body Repair |
|---|---|---|---|
| Rated Capacity: | 60KVA, 80KVA, 100KVA, | Machine type: | Resistance Welding Machine |
| Feature: | Efficient | Max. Welding Thickness: | 5+5 mm |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Hervorheben: | Schweißer des Blech-80KVA,Handblech-Schweißer,Tragbarer Schweißer der Stellen-60KVA |
||
Beschreibung des Produkts
Die mittelfrequente Wechselrichter-Punktprojektionsschweißmaschine ist eine Reihe fortschrittlicher Schweißgeräte.Die Vorteile der in der Automobilindustrie verwendeten tragbaren Punktschweißmaschinen sind noch deutlicher. Seine überlegene Leistung ist auf die Erhöhung der Frequenz seines Schweißtransformators von 50/60 Hz auf 1000 Hz zurückzuführen, was das Gewicht des Eisenkernmaterials erheblich reduziert.Die Gleichrichterdiode im Sekundärkreislauf des Transformators wandelt elektrische Energie in Gleichstrom für das Schweißen umDies kann den Wert des Sekundärkreislauf-Induktivitätskoeffizienten erheblich verbessern, der ein wichtiger Faktor ist, der zu Energieverlusten führt und in Gleichstromschweißkreisen fast ignoriert werden kann.Auf diese Weise werden die Produktionskosten minimiert.
| Artikel/Modelle | Einheit | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| Leistung bei 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Maximaler Kurzschlussstrom | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Sekundärentladungsspannung | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Spannung bei 50 Hz/60 Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Abstand zwischen den Armen | MM | 120 bis 280 | 100 bis 300 | 120 bis 128 | 100 bis 300 | 120 bis 280 | 100 bis 300 |
| Max.Stärke an Elektroden | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Arbeitsschlag | MM | 15 bis 45 | 15 bis 25 | 15 bis 45 | 15 bis 25 | 15 bis 45 | 15 bis 25 |
| Max. Schlag | MM | 50 bis 120 | 60/100/140 | 50 bis 120 | 60/100/140 | 50 bis 120 | 60/100/140 |
| Max. Armlänge | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Druckluftversorgung | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Maximale Dicke von Blech aus mildem Stahl mit einer Armlänge von mindestens s | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5 + 5 | 5 + 5 |
| mit 500 mm Arm | MM | 2 + 2 | 2 + 2 | 3+3 | 3+3 | 3+3 | 3+3 |
| mit einer Länge von mehr als 20 cm | MM | 1.2+1.2 | 1.2+1.2 | 2 + 2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maximalzahl des Querdrahtes | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Abfall des Kühlwasserdrucks | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Kühlwasserfluss | L/Min | 8 | 8 | 8 | 8 | 8 | 8 |
* Entfernung, Winkel und Länge des Schweißarms können nach Kundenwünschen angepasst werden.
Eigenschaften:
1Der Druck der Elektroden wird verringert und die Lebensdauer der Elektroden wird erheblich verbessert.
2Das digitale Zwischenfrequenzschweißen kann mehr als 30% Energie sparen und die Energiekosten erheblich senken.
3Es kann mit einer Schweißmaschine und integrierten Schweißzangen verwendet werden.
4Leistungsfähige Schweißfunktion, die Daten zur Analyse und Überwachung der Schweißqualität liefert.
5- Annahme der Dreiphasen-Gleichgewichtslast- und Zwischenfrequenzschweißtechnologie, ohne dass ein Kapazitätskompensationsschrank hinzugefügt werden muss.
6. Integrierte modulare Konstruktion, das Schweißsteuerungssystem hat stabile Leistung, hohe Zuverlässigkeit und niedrige Schweißfehlerrate
Anwendungsbereich: Die tragbare Punktschweißmaschine wird weit verbreitet in Automobilen, Motorrädern, Luftfahrt, Strukturbauteilen aus Blech, medizinischer Ausrüstung, leichten industriellen Maschinen,Haushaltsgeräte und andere BereicheUnd es kann Carbon Stahlblech, beschichtete Stahlblech, Edelstahlblech, Aluminiumblech schweißen.
Konfiguration des Schweißers
Die gesamte Ausrüstung umfasst einen Mikrocomputer-Widerstandsschweißcontroller, einen Hauptmotor, einen Elektrodenarm, einen Heberarm, ein Netzkabel, ein Steuerkabel, Teile für die Verarbeitung von Luftquellen, einen Balancer, ein Einlassrohr,Ein- und Auslassrohr usw.

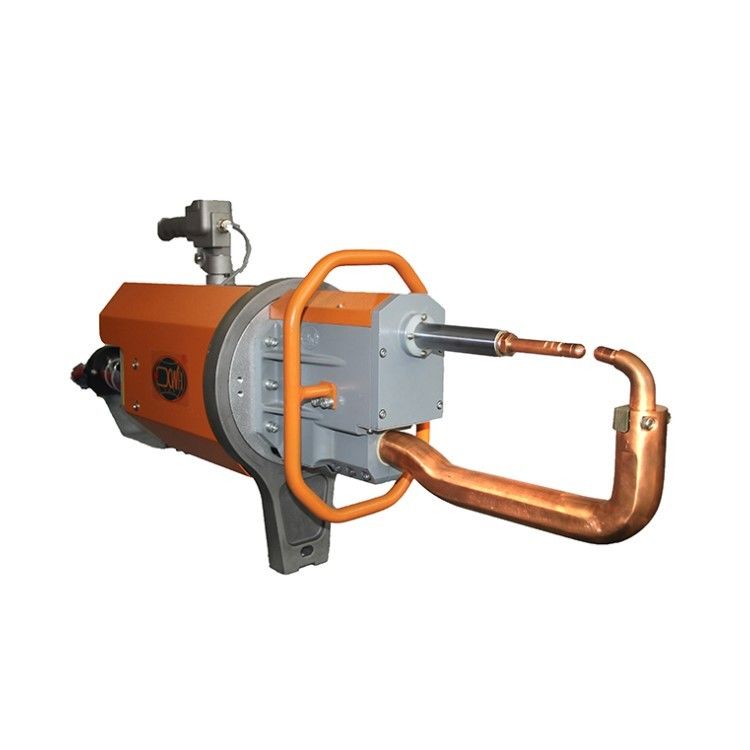

Mehrfache Elektrodenarme
Verwendung und Installation
Ausgleichsgerät
Ein Federbalancer (im Folgenden als Balancer bezeichnet) ist eine Art Hilfswerkzeug, das speziell für hängende manuelle Bedienwerkzeuge verwendet wird und besonders für den Betrieb der Produktionslinie geeignet ist.oder eine Vielzahl von Werkzeugen sind schwer, hohe Arbeitsbelastung, lange Betriebszeiten.
Nach dem Aufhängen des Werkzeugs mit einem Ausgleichssystem wird das Gewicht des Werkzeugs und seiner Hilfsvorrichtungen ausgeglichen, so dass der Bediener das Werkzeug leicht bedienen kann.,Es kann sich nach oben und unten bewegen, solange der Bediener weniger Kraft auf das Werkzeug ausübt.
1Die einzigartigen Strukturmerkmale ermöglichen eine schwere manuelle Bewegung.
2Der maximale Arbeitsschlag der Wickelfeder beträgt 1,5 Meter und die Waage etwa 1,1 Meter.
3. für die Sicherheit alle Produkte mit einem Sicherheitsseil aus Stahl ausgestattet sind, falls der Haken ausfällt.
4. Wenn die Feder bricht, wird die Sicherheitsvorrichtung das Turmrad sperren, aber das Turmrad muss immer noch 1/4 ~ 1/2 Runden drehen.
5. das Erzeugnis mit einer Anzeigetafel ausgestattet ist, mit der die Tragfähigkeit des Ausgleichsgeräts so eingestellt wird, daß die Tragfähigkeit des Ausgleichsgeräts eingestellt wird.
6. das Erzeugnis mit einer Aufhängung des Radrads ausgestattet ist, um den Austausch von Werkzeugen zu erleichtern.
Anwendung des Produkts
