Produktdetails:
|
| Product Name: | Portable Handheld Welding Machine | Function: | Metal Spot Welding Machine |
|---|---|---|---|
| Machine type: | Resistance DC Welding Machine | Application: | Car Industry |
| Feature: | High Frequency Inverter DC Output | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Zertifizierung: | Certification |
| Hervorheben: | Tragbares Handschweißgerät,SS-Handpunktschweissen-Maschine,Tragbare 100KVA Punktschweissen-Maschine |
||
Beschreibung des Produkts

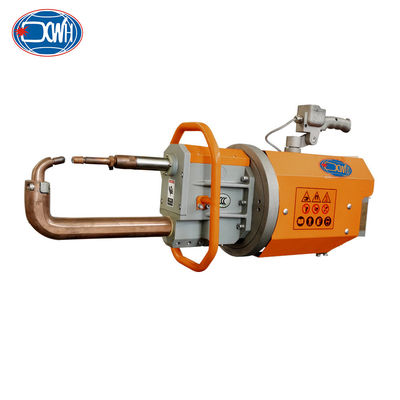

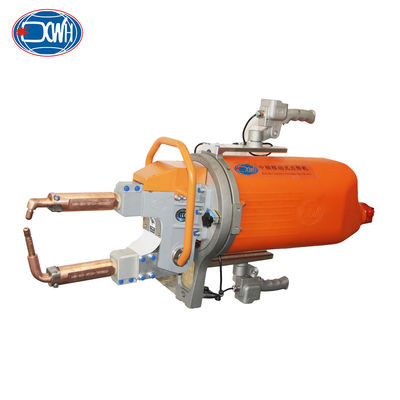

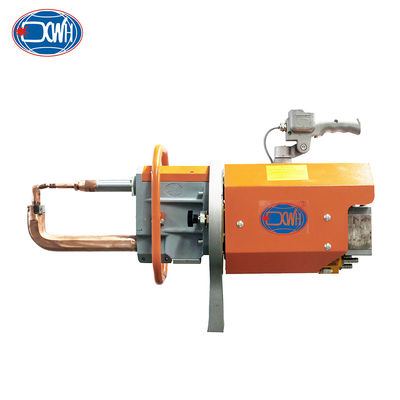

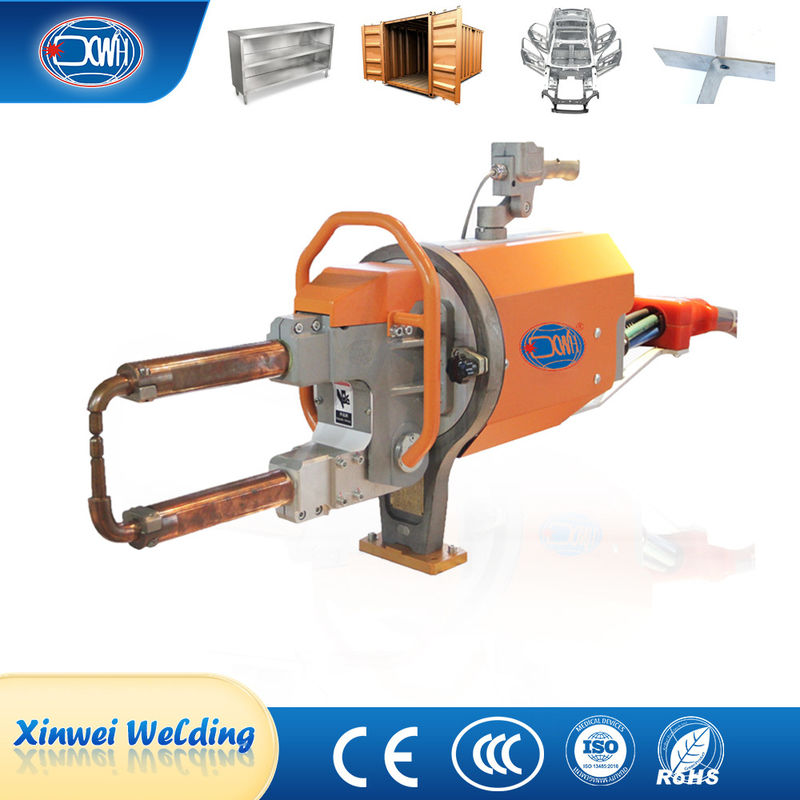

Die tragbare Punktschweißmaschine integriert verwandte Geräte wie Schweißtransformatoren, Zylinder, Magnetventile, Wasser- und Gasverteiler, rotierende Ringe und Aufhängungsstangen, Ausgleichssysteme,und SteuergriffeDurch die Anpassung der Größe des Thyristors (IGBT) durch einen Steuergerät kann der Ausgangsstrom des Transformators an die Anforderungen der Schweißvorgaben angepasst werden.
| Artikel/Modelle | Einheit | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| Leistung bei 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Maximaler Kurzschlussstrom | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Sekundärentladungsspannung | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Spannung bei 50 Hz/60 Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Abstand zwischen den Armen | MM | 120 bis 280 | 100 bis 300 | 120 bis 128 | 100 bis 300 | 120 bis 280 | 100 bis 300 |
| Max.Stärke an Elektroden | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Arbeitsschlag | MM | 15 bis 45 | 15 bis 25 | 15 bis 45 | 15 bis 25 | 15 bis 45 | 15 bis 25 |
| Max. Schlag | MM | 50 bis 120 | 60/100/140 | 50 bis 120 | 60/100/140 | 50 bis 120 | 60/100/140 |
| Max. Armlänge | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Druckluftversorgung | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Maximale Dicke von Blech aus mildem Stahl mit einer Armlänge von mindestens s | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5 + 5 | 5 + 5 |
| mit 500 mm Arm | MM | 2 + 2 | 2 + 2 | 3+3 | 3+3 | 3+3 | 3+3 |
| mit einer Länge von mehr als 20 cm | MM | 1.2+1.2 | 1.2+1.2 | 2 + 2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maximalzahl des Querdrahtes | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Abfall des Kühlwasserdrucks | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Kühlwasserfluss | L/Min | 8 | 8 | 8 | 8 | 8 | 8 |
* Entfernung, Winkel und Länge des Schweißarms können nach Kundenwünschen angepasst werden.
Eigenschaften:
1) Der Spritz im Schweißprozeß wird stark reduziert, wodurch die Schweißqualität verbessert und die Schweißumgebung gereinigt wird.
2) Integriertes modulares Design, das Schweißsteuerungssystem verfügt über stabile Leistung, hohe Zuverlässigkeit und geringe Schweißfehlerrate.
3) Der Transformator ist mittelfrequenter Typ, der den internationalen Normen entspricht.Ausgestattet mit einer Überhitzungsschutzfunktion, hoher Wirkungsgrad, geringer Magnetverlust, hohe Ausgangsleistung und hohe Netzauslastung.
4) Ein proportionales Ventil zur Steuerung des Drucks des Schweißklemmzylinders, um eine präzise Steuerung zu gewährleisten.
5) Weit verbreitet im Schweißen von hochfesten Platten, Aluminium, verzinktem Metall und anderen Metallmaterialien.
Anwendung:
Die tragbare Punktschweißmaschine wird in der Automobilherstellung, in der Wartung, in Haushaltsgeräten, Türen und Fenstern, in der Landwirtschaft,Stahlbau und andere Metallindustrie.
Schweißprinzip des elektrischen Widerstands
Das Schweißwerk wird zwischen zwei säulenförmigen Elektroden gedrückt und elektrisch erhitzt, so daß es an der Berührung schmilzt und ein Nuggett bildet.das Schweißwerk wird unter Druck verfestigt und kristallisiert, um einen dichten Schweißpunkt zu bildenDas Spot-Schweißen eignet sich für das Schweißen von dünnen Platten (Lap) und Stahlstangen.
Schweißprozess
Der Hauptarbeitsprozeß der tragbaren Punktschweißmaschine besteht aus vier Grundverfahren: Druckbelastung, Schweißen, Wartung und Ruhe, bei Bedarf können zusätzliche Verfahren hinzugefügt werden.
Allgemeine Strukturen
Mehrfachelektrodenarme
Verwendung und Installation
Bilder
