Produktdetails:
|
| Product Name: | Small Portable Welding Machine | Function: | Resistance Spot Welding |
|---|---|---|---|
| Machine type: | Handheld Portable | Application: | Automotive Industry |
| Feature: | High Efficiency | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Zertifizierung: | Certification |
| Hervorheben: | Automobil-Edelstahl-Stellen-Schweißer,Tragbares Schweißgerät 100KVA,Stellen-Schweißer des Edelstahl-380V |
||
Beschreibung des Produkts

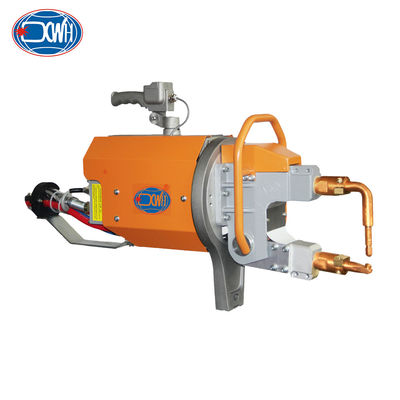

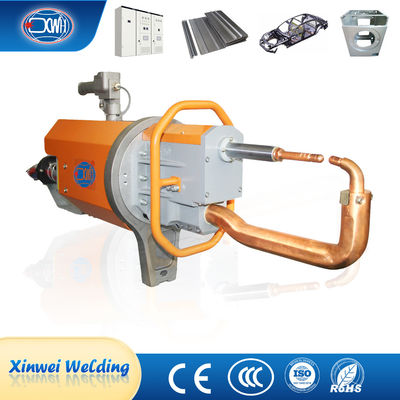

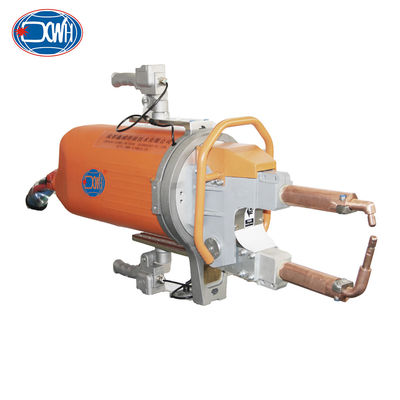

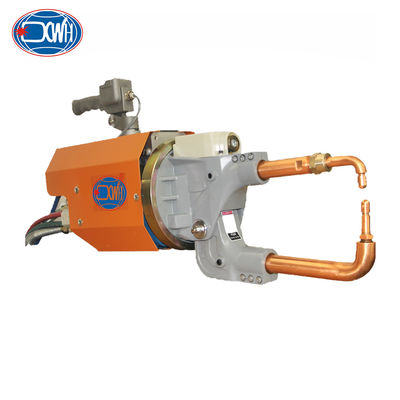

Die tragbare Punktschweißmaschine hat ein modulares Design, das Schweißtransformatoren, Zylinder, Magnetventile, Wasser- und Gasverteiler, rotierende Ringe und Aufhänger integriert.BilanzsystemeDer Hauptstromkreis verwendet einen dreiphasigen AC 380V/50HZ-Eingang.das durch das steuerbare Silizium im Steuergerät und dann zum Transformator gehtNach der Verringerung der Spannung durch den Transformator ist die sekundäre Leistung eine geringe Spannung (4.75-10 V) und ein großer Strom (12-20 KA) zwischen den Elektroden.Die Steuerung passt den Leitwinkel des steuerbaren Siliziums an, um den Ausgangsstrom des Transformators anzupassen, um die Anforderungen der Schweißspezifikationen zu erfüllen.
| Artikel/Modelle | Einheit | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| Leistung bei 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Maximaler Kurzschlussstrom | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Sekundärentladungsspannung | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Spannung bei 50 Hz/60 Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Abstand zwischen den Armen | MM | 120 bis 280 | 100 bis 300 | 120 bis 128 | 100 bis 300 | 120 bis 280 | 100 bis 300 |
| Max.Stärke an Elektroden | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Arbeitsschlag | MM | 15 bis 45 | 15 bis 25 | 15 bis 45 | 15 bis 25 | 15 bis 45 | 15 bis 25 |
| Max. Schlag | MM | 50 bis 120 | 60/100/140 | 50 bis 120 | 60/100/140 | 50 bis 120 | 60/100/140 |
| Max. Armlänge | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Druckluftversorgung | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Maximale Dicke von Blech aus mildem Stahl mit einer Armlänge von mindestens s | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5 + 5 | 5 + 5 |
| mit 500 mm Arm | MM | 2 + 2 | 2 + 2 | 3+3 | 3+3 | 3+3 | 3+3 |
| mit einer Länge von mehr als 20 cm | MM | 1.2+1.2 | 1.2+1.2 | 2 + 2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maximalzahl des Querdrahtes | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Abfall des Kühlwasserdrucks | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Kühlwasserfluss | L/Min | 8 | 8 | 8 | 8 | 8 | 8 |
* Entfernung, Winkel und Länge des Schweißarms können nach Kundenwünschen angepasst werden.
Eigenschaften:
1) Die mobile tragbare Schweißmaschine Schweißklemme wiegt ca. 80 kg und ist einfach zu bedienen; Kleine Abdeckung.
2) Die Ausrüstung kann frei bewegt werden, um den Bedürfnissen verschiedener Schweißpositionen gerecht zu werden; einfacher Betrieb
3) Das Sensorkabel ist ein Wasserkabel und wird durch einen Federausgleich ausgehängt, wodurch die Bedienung erleichtert wird.
4) Der Drehmechanismus der Drehscheibe verwendet Kugellager, die bei der Drehung flexibel und langlebig und fast verschleißfrei sind.Die Vor- und Hinterabgleichsregelung und die Bremsverriegelung sind einfach und schnell zu bedienen, sicher und zuverlässig.
Anwendung:
Die tragbare Punktschweißmaschine wird in der Automobilherstellung, in der Wartung, in Haushaltsgeräten, Türen und Fenstern, in der Landwirtschaft,Stahlbau und andere Metallindustrie.
Allgemeine Strukturen
Mehrfachelektrodenarme
Verwendung und Installation
Bilder
