Produktdetails:
|
| Product Name: | Portable Spot Welding Machine | Function: | Portable Welder |
|---|---|---|---|
| Machine type: | Resistance Welding Machine | Application: | Car Body Industry |
| Type: | Manual Handheld Welder | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Zertifizierung: | Certification |
| Hervorheben: | Tragbares Schweißgerät 80KVA,Wechselstrom-Handbuch-Handschweißer,Selbsttragbares Schweißgerät wechselstroms |
||

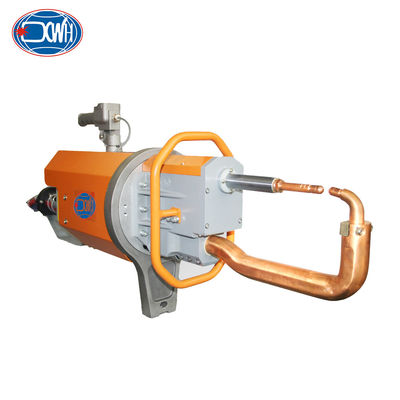

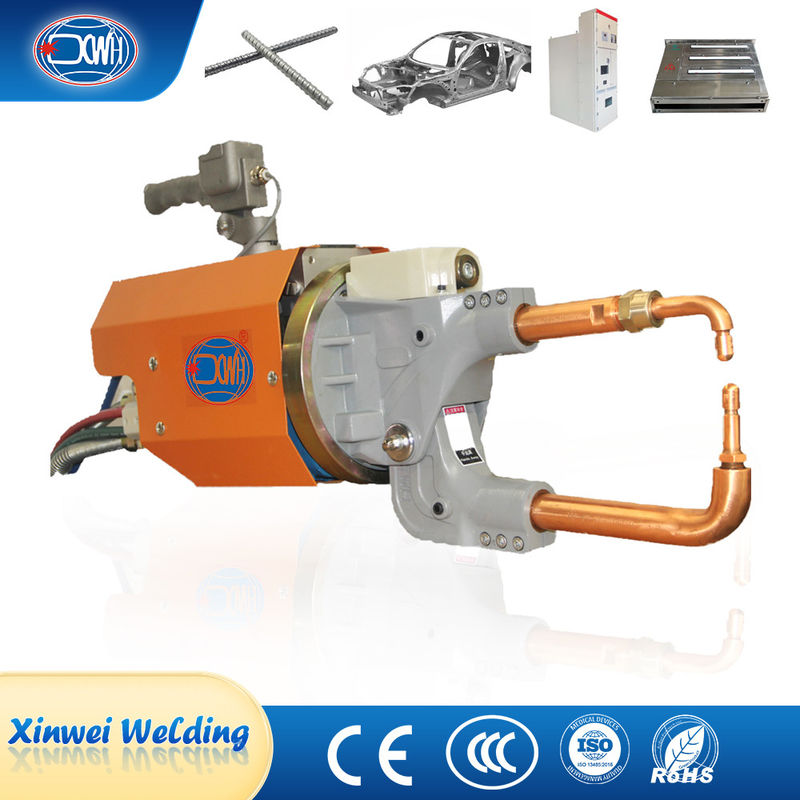

Beschreibung des Produkts
Die tragbare Punktschweißmaschine verwendet die Widerstandswärme, die durch den durch das Schweißen fließenden Strom erzeugt wird, als Wärmequelle für das Schweißen unter Druck.Hauptsächlich für das Punktschweißen von Kohlenstoffarmeisen aus Stahlteilen von dünnen Plattenstrukturen verwendet.
| Artikel/Modelle | Einheit | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| Leistung bei 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Maximaler Kurzschlussstrom | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Sekundärentladungsspannung | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Spannung bei 50 Hz/60 Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Abstand zwischen den Armen | MM | 168-288 | 100 | 168-328 | 100 | 168 bis 428 | 100 |
| Max.Stärke an Elektroden | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Arbeitsschlag | MM | 15 bis 45 | 15 bis 25 | 15 bis 45 | 15 bis 25 | 15 bis 45 | 15 bis 25 |
| Max.Zylinderlauf | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| Max. Armlänge | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Druckluftversorgung | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Maximale Dicke von Blech aus mildem Stahl mit einer Armlänge von mindestens s | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5 + 5 | 5 + 5 |
| mit 500 mm Arm | MM | 2 + 2 | 2 + 2 | 3+3 | 3+3 | 3+3 | 3+3 |
| mit einer Länge von mehr als 20 cm | MM | 1.2+1.2 | 1.2+1.2 | 2 + 2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maximalzahl des Querdrahtes | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Abfall des Kühlwasserdrucks | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| Kühlwasserfluss | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* Entfernung, Winkel und Länge des Schweißarms können nach Kundenwünschen angepasst werden.
Eigenschaften:
1- Bequeme Bedienung und Energieeinsparung.
2Der Zylinder ist ein kundenspezifischer Druckzylinder, die Marke ist (SMC).
3Die tragbaren Spotschweißer können sich um 360° drehen, da der Drehtisch mit Lagern ausgestattet ist.
4. kundenspezifische Schweißzangen, der längste Schweißarm beträgt 1300 mm und der kürzeste 220 mm.
5. Verschiedene Spezifikationen können festgelegt werden (Arbeitsstücke mit unterschiedlicher Dicke können geschweißt werden) Schweißdicke 0,3 mm + 0,3 mm 5 + 5 mm.
Anwendung:
Die tragbare Punktschweißmaschine wird in der Automobilherstellung, in der Wartung, in Haushaltsgeräten, Türen und Fenstern, in der Landwirtschaft,Stahlbau und andere Metallindustrie.
Allgemeine Strukturen

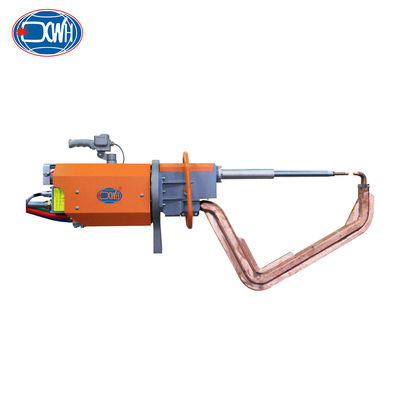

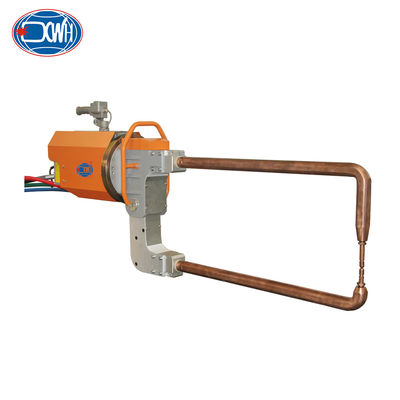

Mehrfachelektrodenarme
Leistungsfrequenzregler
1Das Schweißverfahren erreicht eine geschlossene Schleife, die einen konstanten Schweißstrom bei Spannungsschwankungen im Stromnetz und Veränderungen der Schweißlast gewährleistet.
2Die Steuerungsmethoden umfassen den konstanten Strommodus und den konstanten Spannungsmodus.
3Während des Schweißzyklus wird die Dauer verschiedener Prozesse wie Druckverzögerung, Druckanstieg, Schweißen, Kühlen, Halten und Ruhe durch das Programm fehlerfrei festgelegt.
4Es verfügt über ein- und kontinuierliche Schweißfunktionen und drei Impulse (Vorheizung, Schweißen, Temperen) für das doppelseitige Verzinkte Plattenschweißen.
Verwendung und Installation
Bilder
